您所在的位置：首頁 > 材料應(yīng)用 > 明星產(chǎn)品
DSFA 通用型熱塑性聚烯烴（TPO）自粘復(fù)合防水卷材，采用進(jìn)口TPO原料（即熱塑性聚烯烴）生產(chǎn)的TPO卷材層與公司自主研發(fā)的自粘卷材層，通過公司擁有的專利技術(shù)，運(yùn)用先進(jìn)的生產(chǎn)設(shè)備復(fù)合生產(chǎn)而成的一種高品質(zhì)、創(chuàng)新型產(chǎn)品,一次施工，兩道防水。
| 產(chǎn)品 | 厚度mm | 寬度m | 長度m |
| 織物內(nèi)增強(qiáng)TPO單面自粘 | 3.5、2.7 | 1.0、2.0 | 7.5、10 |
| 均質(zhì)TPO單面自粘 | 3.5、2.7、2.0 | 1.0、2.0 | 7.5、10、15 |
| 均質(zhì)TPO雙面自粘 | 3.5、2.7、2.0 | 1.0、2.0 | 7.5、10、15 |
適用于工業(yè)與民用建筑的屋面、地下防水工程。
1、 TPO自粘復(fù)合防水卷材既具備TPO卷材高強(qiáng)度、耐老化、可焊接的優(yōu)點(diǎn)，又具備了橡膠瀝青自粘卷材的高延伸、自愈性及蠕變性。
2、 該產(chǎn)品的TPO卷材層與自粘卷材層各自具備獨(dú)立防水能力，實(shí)現(xiàn)一次施工，兩道防水。

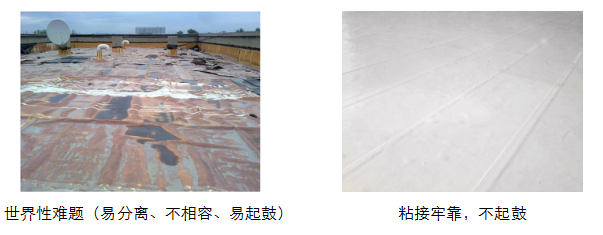

3、專利的高分子片材與瀝青自粘粘接技術(shù)，解決了兩層之間易分離、不相容、易起鼓的世界性難題。
4、專利技術(shù)的隔離膜設(shè)計(jì)，解決了高溫下不好揭膜的普遍性難題。
5、 優(yōu)異的不竄水性：采用預(yù)鋪反粘法施工，將防水層同結(jié)構(gòu)層粘接，自粘膠能在混凝土凝固過程中發(fā)生物理化學(xué)反應(yīng)，形成皮膚式防水，杜絕水流在卷材與混凝土之間流竄。
6、 根據(jù)工程情況不同可采用干鋪法、濕鋪法等工法，施工工法多樣。
7、 單面TPO自粘復(fù)合防水卷材施工時(shí)，采用專利技術(shù)“卯榫式”搭接，TPO卷材之間用熱風(fēng)焊接，自粘卷材之間冷粘，達(dá)到各自閉合的效果。
8、 產(chǎn)品具有優(yōu)異的耐低溫性能和耐候性能。
9、 高延伸性：能有效抵抗10mm以內(nèi)的建筑開裂變形，而防水層不被破壞。
10、產(chǎn)品白色表面，起到反射陽光的作用，日光反射率可達(dá)80%以上，高于“美國能源之星”要求（能源之星標(biāo)準(zhǔn)為65%），可有效減輕城市熱島效應(yīng)的不良影響。
Q/RDSC 04-2015
雙面自粘通用型熱塑性聚烯烴（TPO）自粘復(fù)合防水卷材 執(zhí)行標(biāo)準(zhǔn)：Q/RDSC 04-2012
| 序號 | 項(xiàng)目 | 指標(biāo) | |
| H | |||
| 1 | 最大拉力（N/50mm） ≥ | 500a | |
| 2 | 斷裂伸長率∕% ≥ | 600 | |
| 3 | 低溫柔性∕℃ | 自粘層 | －25℃無裂紋 |
| TPO層 | －50℃無裂紋 | ||
| 4 | 不透水性 | 0.4MPa，120min不透水 | |
| 5 | 剝離強(qiáng)度∕(N∕㎜) | 卷材與卷材 ≥ | 1.0 |
| 卷材與鋁板 ≥ | 1.5b | ||
| 后澆混凝土/水泥砂漿c ≥ | 2.0 | ||
| 6 | 自粘面耐熱性 | 70℃滑動不超過2mm | |
| 7 | 持粘性/min ≥ | 15d | |
| 8 | 滲油性/張數(shù) ≤ | 2 | |
| 9 | 耐化學(xué)性 | 外觀 | 溶液顏色、試件表層無變化 |
| 最大拉力保持率∕％ ≥ | 90 | ||
| 最大拉力時(shí)伸長率保持率∕％ ≥ | 90 | ||
| 低溫柔性∕℃ | 自粘層 －20℃無裂紋 | ||
| TPO層 －40℃無裂紋 | |||
| 10 | 熱老化 | 外觀 | TPO層距邊緣10mm向內(nèi)表面平整，不泛黃，不起鼓 |
| 最大拉力保持率∕％ ≥ | 80 | ||
| 最大拉力時(shí)伸長率保持率∕％ ≥ | 80 | ||
| 低溫柔性∕℃ | 自粘層 －20℃無裂紋 | ||
| TPO層 －40℃無裂紋 | |||
| a：TPO卷材層厚度為0.7mm時(shí)，拉力≥400N/5cm，斷裂延伸率≥500%。 b：自粘卷材層單層厚度≤1.0mm時(shí)，剝離強(qiáng)度=（自粘卷材層單層厚度/卷材全厚度）*1.5。 c：僅適用于濕鋪法施工的卷材。 d：自粘卷材層單層厚度≤1.0mm時(shí)，持粘性不做要求 | |||
單面自粘通用型熱塑性聚烯烴（TPO）自粘復(fù)合防水卷材 執(zhí)行標(biāo)準(zhǔn)：Q/RDSC 04-2012
| 序號 | 項(xiàng)目 | 指標(biāo) | ||
| H | P | |||
| 1 | 最大拉力（N/50mm） ≥ | 600a | 1250 | |
| 2 | 斷裂伸長率∕% ≥ | 600 | 200 | |
| 3 | 低溫柔性∕℃ | 自粘層 | －25℃無裂紋 | |
| TPO層 | －50℃無裂紋 | |||
| 4 | 不透水性 | 0.4MPa，120min不透水 | ||
| 5 | 自粘面剝離強(qiáng)度∕(N∕㎜) | 卷材與鋁板 ≥ | 1.5b | |
| 后澆混凝土/水泥砂漿c ≥ | 2.0 | |||
| 6 | 撕裂強(qiáng)度/N ≥ | 40 | 70 | |
| 7 | 自粘面耐熱性 | 70℃滑動不超過2mm | ||
| 8 | 持粘性/min ≥ | 15 | ||
| 9 | 滲油性/張數(shù) ≤ | 2 | ||
| 10 | 接縫剝離強(qiáng)度/(N/mm) ≥ | 4.0 或卷材破壞 |
3.0 | |
| 11 | 耐化學(xué)性 | 外觀 | 溶液顏色、試件表層無變化 | |
| 最大拉力保持率∕％ ≥ | 90 | |||
| 最大拉力時(shí)伸長率保持率∕％ ≥ | 90 | |||
| 低溫柔性∕℃ | 自粘層 －20℃無裂紋 | |||
| TPO層 －40℃無裂紋 | ||||
| 12 | 熱老化 | 外觀 | TPO層距邊緣10mm向內(nèi) 表面平整，不泛黃，不起鼓 | |
| 最大拉力保持率∕％ ≥ | 80 | |||
| 最大拉力時(shí)伸長率保持率∕％ ≥ | 80 | |||
| 低溫柔性∕℃ | 自粘層 －20℃無裂紋 | |||
| TPO層 －40℃無裂紋 | ||||
| 13 | 人工氣候加速老化 | 時(shí)間/h | 2500d | |
| 外觀 | 無氣泡、裂紋、粘結(jié)和孔洞 | |||
| 最大拉力保持率∕％ ≥ | 90 | |||
| 最大拉力時(shí)伸長率保持率∕％ ≥ | 90 | |||
| 低溫柔性∕℃ | 自粘層 －20℃無裂紋 | |||
| TOP層 －40℃無裂紋 | ||||
| a：TPO卷材層厚度為0.7mm時(shí)，拉力≥400N/5cm，斷裂延伸率≥500%。 b：2mm單面TPO自粘卷材只允許用0.7mm厚度TPO層。 c：僅適用于濕鋪法施工的卷材。 d：非外露型卷材不要求測定人工氣候加速老化 | ||||
TPO單面自粘復(fù)合防水卷材——干鋪法
基層表面涂刷專用基層處理劑（專利產(chǎn)品），實(shí)現(xiàn)自粘卷材層和基層直接粘結(jié)的鋪貼方法。
1、施工工具
鋼絲刷、掃帚、小平鏟、錘子等、鼓風(fēng)機(jī)、橡膠壓輥、剪刀或裁紙刀、鋼卷尺、墨盒、自動熱風(fēng)焊機(jī)、手動熱風(fēng)焊槍、電線、電源穩(wěn)壓器、壓條、鋼釘、卡箍等。
2、施工流程

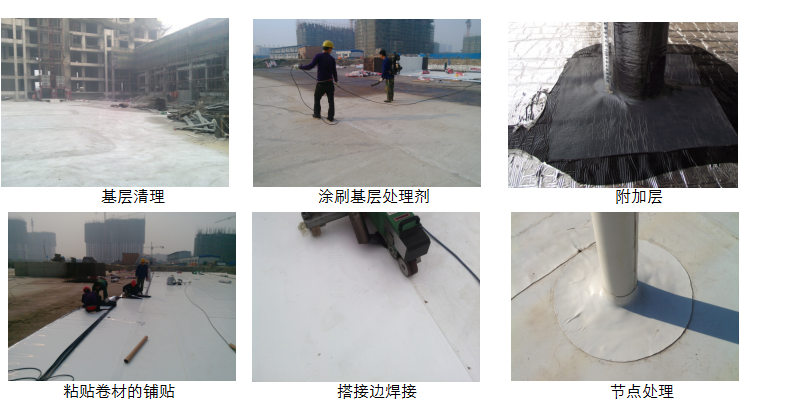

基面驗(yàn)收→基層清理→涂刷基層處理劑→附加層粘貼→卷材的鋪貼→搭接邊焊接→質(zhì)量驗(yàn)收→保護(hù)層施工→后續(xù)施工
3、注意事項(xiàng)
◇鋪貼卷材嚴(yán)禁在雨、雪天、五級以上大風(fēng)中施工。施工過程中下雨或下雪時(shí)，須做好已鋪卷材的防護(hù)工作。◇TPO單面自粘復(fù)合防水卷材要求隨鋪貼隨焊接。
◇正式焊接前，必須進(jìn)行預(yù)焊和剝離試驗(yàn)，直到焊接效果最佳時(shí)方能正式焊接。
◇根據(jù)規(guī)范要求，均質(zhì)TPO材料有效焊接寬度為≥30mm。
◇長邊與短邊的交接處，必須先用自動焊機(jī)將長邊焊接完后，再用手動焊機(jī)焊接短邊。短邊處均質(zhì)TPO卷材的四個(gè)直角必須裁剪成圓弧形。
◇若焊接處出現(xiàn)起皺等情況，應(yīng)該適當(dāng)提高焊接速度。
◇環(huán)境溫度在5℃以下不宜施工。
冀公網(wǎng)安備 13020802000112號
